| Tên thương hiệu: | EWT |
| Số mẫu: | LFP 12V 200AH |
| MOQ: | 10 |
| giá bán: | 385.45USD/pc for 10-100pcs |
| Thời gian giao hàng: | 7-12 ngày giao hàng |
| Điều khoản thanh toán: | T/T |

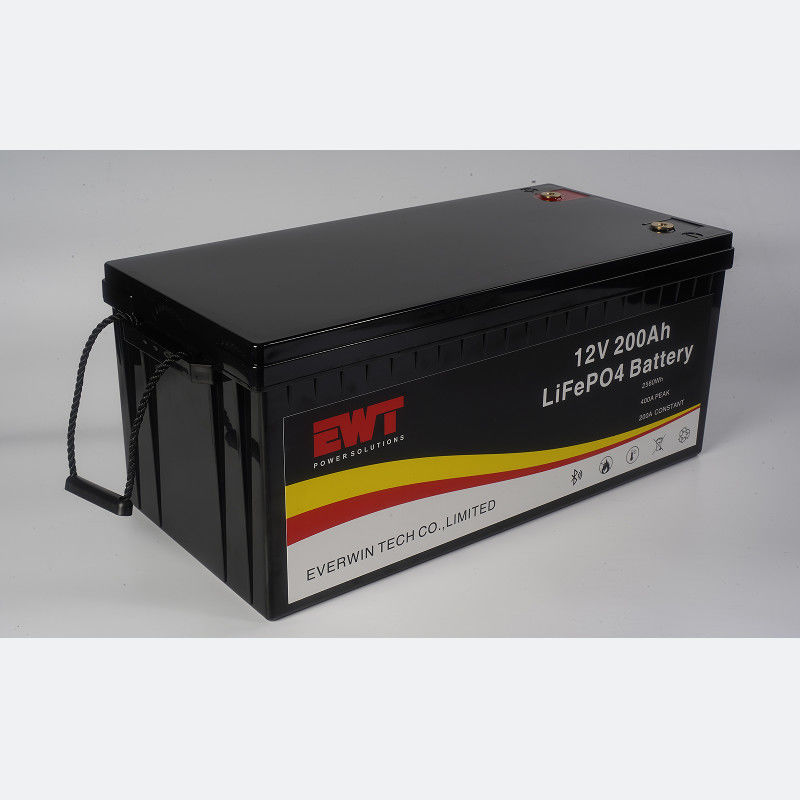

12V 200Ah 26650 32700 Lithium Iron Phosphate Bộ pin lưu trữ năng lượng
|
Loài |
Lithium Iron Phosphate |
|
Điện áp |
32700-12V |
|
công suất |
200AH |
|
Pin |
IFR32700 3.2V 6Ah |
|
kích thước |
521*238*218mm |
|
trọng lượng |
24kg |
|
Dòng điện sạc tối đa |
100A |
|
Dòng điện xả tối đa |
150A
|
|
Trình hiển thị |
Không. |
|
Hỗ trợ truyền thông |
Không. |
Thiết kế mạch sạc pin lithium-ion
Theo đặc điểm cấu trúc của pin lithium-ion, điện áp kết thúc sạc tối đa nên là 4,2V, không thể sạc quá mức,nếu không pin sẽ bị phế thải do quá nhiều ion lithium trên điện cực dươngNó có yêu cầu sạc và xả cao, và có thể được sạc bằng một bộ sạc điện liên tục đặc biệt và điện áp liên tục.nó được chuyển sang sạc điện áp không đổi, và sạc nên được dừng lại khi điện áp liên tục sạc hiện tại giảm xuống dưới 100mA.dòng sạc của nó có thể được điều khiển từ 135 ~ 2025mA). Lưu điện sạc thông thường có thể được chọn ở khoảng 0,5 lần dung lượng pin, và thời gian sạc là khoảng 2 ~ 3 giờ.
Do cấu trúc bên trong của pin lithium-ion, tất cả các ion lithium không thể di chuyển đến điện cực dương trong quá trình xả,và một phần các ion lithium phải được giữ lại tại điện cực âm để đảm bảo rằng các ion lithium có thể được nhúng trơn tru trong kênh trong thời gian sạc tiếp theoĐể đảm bảo rằng một số ion lithium vẫn còn sau khi xả trong lớp graphite,điện áp tối thiểu ở cuối xả phải được giới hạn nghiêm ngặt, tức là pin lithium-ion không thể bị xả quá mức. Điện áp kết thúc xả thường là 3,0V / tế bào và điện áp tối thiểu không nên thấp hơn 2,5V / tế bào.Thời gian xả pin liên quan đến công suất của pin và kích thước của dòng xả.
Nguyên tắc của mạch sạc pin lithium-ion
Nguyên tắc: Sạc pin ở một điện áp không đổi để đảm bảo rằng nó sẽ không bị sạc quá mức. Điện áp DC đầu vào cao hơn 3 volt so với điện áp của pin sạc.W1 và TL431 tạo thành một mạch điều chỉnh điện áp có thể điều chỉnh chính xác, Q2, W2 và R2 tạo thành một mạch điện liên tục có thể điều chỉnh, và Q3, R3, R4, R5 và LED là mạch chỉ định sạc.dòng điện sạc sẽ giảm dần, và sự sụt giảm điện áp trên R4 sẽ giảm khi pin được sạc đầy đủ, do đó Q3 sẽ được cắt, và đèn LED sẽ được tắt, để đảm bảo rằng pin có thể đủ,xin vui lòng tiếp tục sạc trong 12 giờ sau khi đèn chỉ số tắt. Khi sử dụng, vui lòng lắp đặt một lò sưởi phù hợp cho Q2 và Q3.
