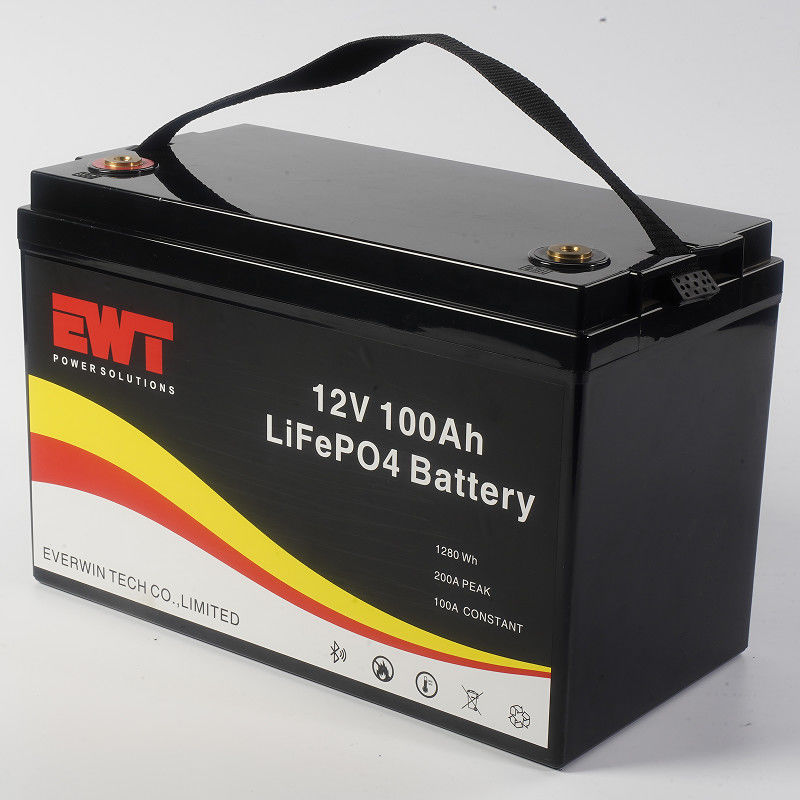

BMS bảo vệ cho pin Lithium Ion 12V 100AH Lifepo4

BMS bảo vệ cho pin Lithium Ion 12V 100AH Lifepo4

Năm chức năng bảo vệ cơ bản của pin lithium-ion

Nhà sản xuất pin lithium-ion BMS pin lithium-ion có các chức năng như xả quá điện, bảo vệ mạch ngắn, quá điện 3A và trì hoãn 0,2 giây.

1Xác định trạng thái quá dòng và xả: Trong trạng thái sạc và xả pin thông minh, nếu dòng phát hiện vượt quá 3A và sự chậm trễ 0,2s vẫn lớn hơn 3A,sẽ được xác định dòng điện dư thừa. Tại thời điểm này, mạch thực hiện bảo vệ sẽ ngắt công tắc bảo vệ xả. Điều kiện để loại bỏ bảo vệ là kết nối bộ sạc.Khi một bộ sạc được kết nối được phát hiện, bảo vệ quá điện hiện tại được loại bỏ, nếu không pin thông minh sẽ luôn được bảo vệ.

2Xác định các điều kiện sạc và xả quá mức: Nếu điện áp pin vượt quá 4,2V hoặc tổng điện áp vượt quá 16,8V trong quá trình sạc pin,pin được đánh giá là ở trạng thái sạc quá mức. Tại thời điểm này, mạch thực hiện bảo vệ cắt tắt công tắc bảo vệ sạc. Trong trạng thái giải phóng quá tải, điện áp của mỗi pin là ít hơn 4V.

3Xác định sự cố bảo vệ quá tải: Trong khi sạc, nếu điện áp pin vượt quá 4,4V, nó được đánh giá là chức năng bảo vệ sạc là bất thường.Khởi động mạch bảo vệ thứ cấp và hàn các bộ an toàn ba đầu.

4Xác định các điều kiện giải phóng quá mức, áp suất thấp và giải phóng: trong quá trình giải phóng, khi điện áp của một tế bào dưới 2,5V,được xác định rằng pin đang ở trạng thái xả quá mứcĐiều kiện giải phóng là điện áp của tất cả các pin lớn hơn 3V.

5. Xác định các điều kiện bảo vệ và giải phóng nhiệt độ quá cao: Khi nhiệt độ điện áp pin vượt quá 55 °C, xác định rằng pin đang ở trạng thái nhiệt độ quá cao.mạch thực hiện bảo vệ ngắt kết nối công tắc bảo vệ điện tích-thả.
